Поряд із бюджетними 3D-принтерами Creality виробляє низку аксесуарів, включно з материнськими платами. Нещодавно компанія випустила абсолютно нові плати V4.2.2 і V4.2.7, які є вдосконаленими версіями оригінальної серії материнських плат V1.

У минулому простота плат Creality ускладнювала увімкнення зовнішніх оновлень, як-от датчик BLTouch, для роботи якого потрібна 27-контактна плата. Плати V4 зручніші для оновлення, включно з кількома додатковими портами для деяких оновлень, як-от BLTouch і датчик обривання філаменту.

Основні поліпшення

І V4.2.2, і V4.2.7 вважаються "безшумними" платами, що означає, що вони використовують драйвери крокових двигунів, що забезпечують тихіший друк. З усім тим плата V4.2.2 доступна з ефективними драйверами крокових двигунів TMC2208, тоді як V4.2.7 використовує драйвери TMC2225. В іншому обидва пристрої мають безліч портів, кілька функцій безпеки, функції оновлення вбудованого ПЗ і багато іншого. V4.2.2 — стандартна плата для Ender 3 V2 і Ender 3 Pro (з квітня 2020 року).

Жоден із принтерів Creality типово не постачається з версією V4.2.7, але вона доступна в роздрібному продажу.

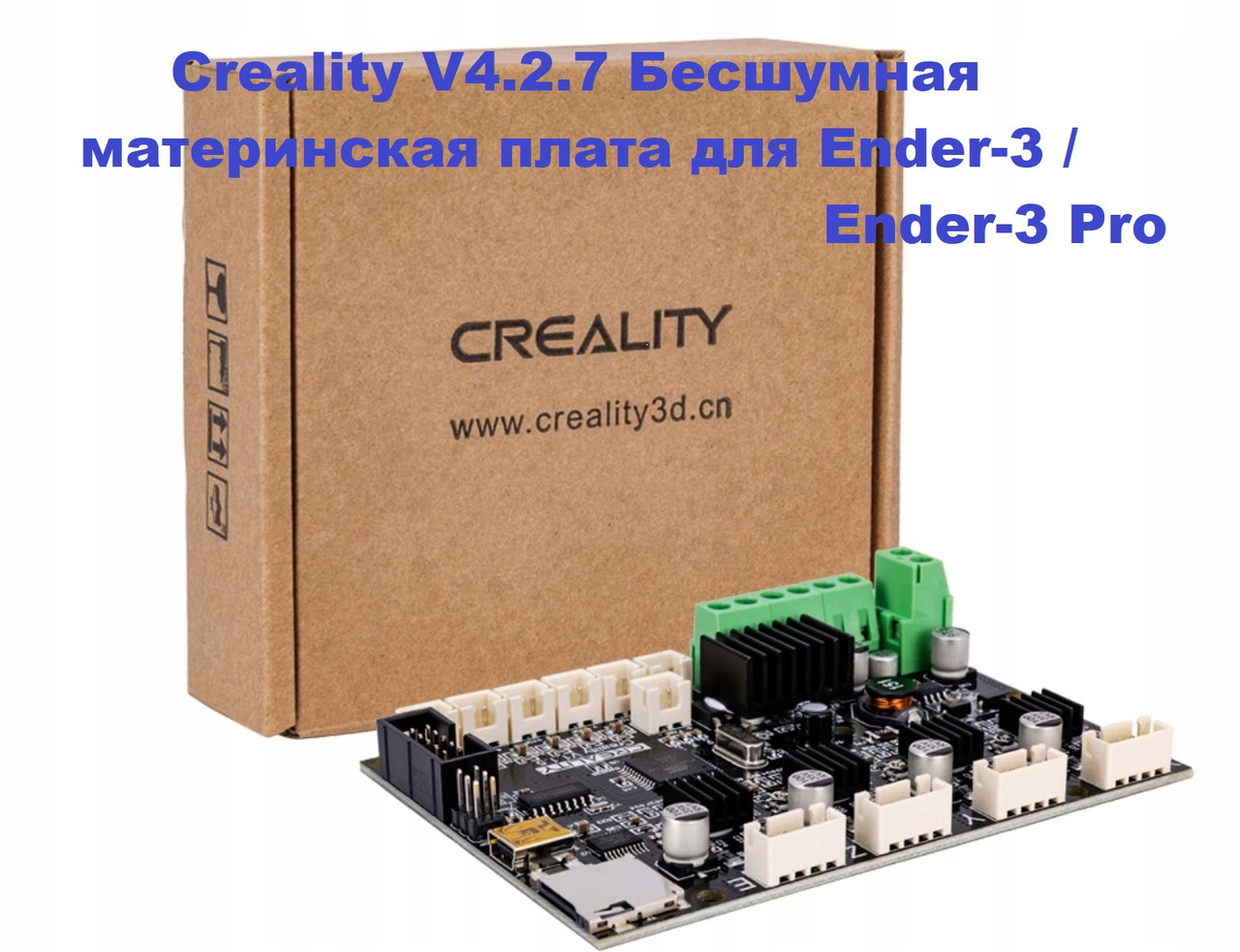

Що нового? Оновлення материнської плати Creality 4.2.7 Плата V4.2.7 має ті ж базові порти, що й плати V1 Creality. Плата V4.2.7 має потужніший процесор, додаткові порти та запобіжник. Материнська плата Creality V4.2.7 може походити за своєю загальною метою на оригінальну лінійку материнських плат Creality, але є певні відмінності між платами V1 і V4.

Нижче ми перелічили основні особливості плати V4.2.7, яких бракує платам V1:

Прямі порти для оновлення датчика BLTouch і датчика обривання нитки 32-бітний процесор із великим обсягом флешпам'яті. Слот для карт Micro-SD зі встановленим завантажувачем Інтерфейсний порт MicroUSB Запобіжник електробезпеки Інтегровані крокові двигуни TMC2225 Ці функції дають змогу вам виробляти більше на платі V4.2.7 за допомогою 3D-принтера.

Легка модернізація Спрощений апгрейд із новою материнською платою Creality 4.2.7 Плати V4.2.X мають 5-піновий порт для датчика BLTouch. Найточніша відмінність між платами V1 Creality і V4.2.7 — це додаткові порти на новій платі. Ці порти містять 5-контактний порт для Z-датчика для автоматичного вирівнювання, як-от BLTouch, а також 3-контактний порт для додавання датчика виявлення нитки. Ці порти дають змогу легко модернізувати ваш принтер без потреби використання розширювача портів, як-от 27-контактна плата, яка раніше була потрібна для під'єднання BLTouch. Хоча ви можете легко ввімкнути нові функції, необхідно також оновити прошивку, щоб змусити принтер розпізнавати та використовувати додаткові функції.

Раніше для оновлення прошивки зажадався або роз'єм ISP-to-USB, або завантажувач типу Arduino Uno. Creality прибрала порт ISP для V4.2.7, але попередньо встановила завантажувач на платі, щоб ви могли оновлювати прошивку тільки за допомогою карти Micro-SD. На нових платах усе, що вам потрібно зробити, це додати BIN файл прошивки на карту Micro-SD, принтер оновиться сам! Підвищена продуктивність продуктивності плати Creality Плата V4.2.7 забезпечена 32-бітовим процесором STM. V4.2.7 використовує 32-бітний процесор STM, гарне оновлення, порівнюючи з 8-бітним процесором ATMega2560 у V1. 32-розрядний процесор і збільшений простір флешпам'яті дають змогу швидше запускати більші пакети прошивки. Раніше 8-бітні материнські плати не могли належним способом обробляти прошивку Marlin 2.0 з усіма активованими функціями. Це призвело до того, що користувачам доводилося вимикати деякі функції, як-от слот для карт Micro-SD, для економії пам'яті плати.

З платами V4 потужніший процесор і додатковий простір означають, що ви можете використовувати повнофункціональний прошивний пакет Marlin 2.0. Плата V4.2.7 постачається з драйверами крокових двигунів TMC2225, які, як ужеболіли, знижують шум плати. Хоча ця функція може здатися не дуже важливою, тихіша робота ваших комп'ютерів, безумовно, не є вадою! Підвищена безпека В платах Creality V4 є запобіжник, який допомагає запобігти електричним проблемам і небезпекам. V4.2.7 також містить запобіжник материнської плати, якого немає в платі V1 Creality.
