tinySA Ultra 100 кГц - 6 ГГц Портативний аналізатор спектру

новий



Опис

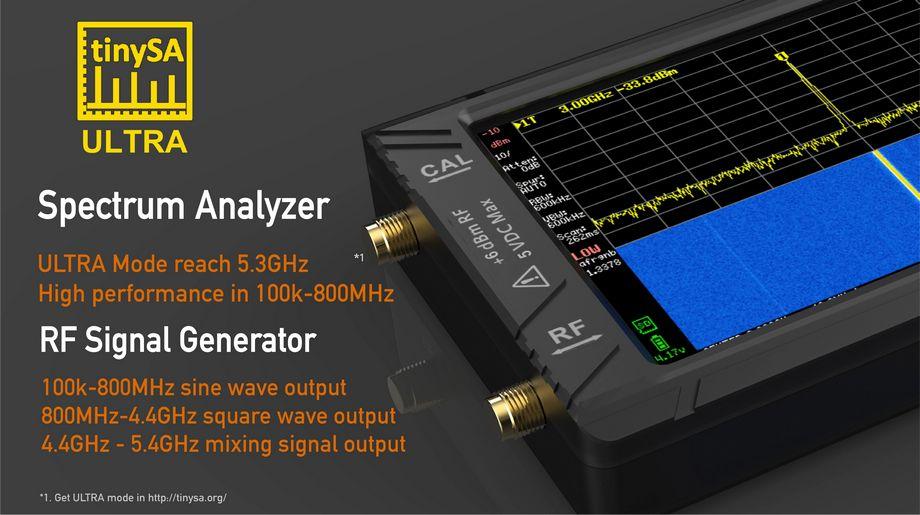

Портативний аналізатор спектру tinySA Ultra оснащений 4,0-дюймовим резистивним сенсорним кольоровим дисплеєм, який відображає повний діапазон частот при 450 точках сканування, і має в комплекті акумуляторну батарею, що забезпечує до двох годин роботи в портативному режимі. Крім того, аналізатор має два різні режими: нормальний режим та ультрарежим. TinySA Ultra має безліч вбудованих опцій налаштування, таких як смуговий фільтр, що перемикається, і ступінчастий вхідний атенюатор. Важливо пам'ятати, що максимальний вхідний рівень tinySA становить +6 дБм. Якщо ви не впевнені у рівні вхідного сигналу, рекомендується використовувати атенюатор.

Коли tinySA Ultra не використовується як аналізатор спектру, його можна також використовувати як генератор сигналів синусоїдальної або прямокутної форми.

Аналізатор може повністю керуватися з ПК через USB-кабель. Він також оснащений автоматичною самодіагностикою та автокалібруванням, використовуючи вбудований генератор сигналів.

Технічні характеристики аналізатора tinySA Ultra

  • Діапазон частот аналізатора:
    - від 100 кГц до 800 МГц (у звичайному режимі)
    - від 100 кГц до 6 ГГц (у режимі Ultra)
  • Вхідний імпеданс: 50 Ом (при вхідному атенюаторі > 10 дБ)
  • Точка стиску на 1 дБ: -1 дБм (при внутрішньому атенюаторі 0 дБ)
  • Фазовий шум: -90 дБ/Гц для зміщення на 100 кГц та -120 дБ/Гц для зміщення на 1 МГц
  • Ручний або автоматичний вхідний атенюатор, що перемикається, від 0 дБ до 31 дБ з кроком 1 дБ (при вимкненому МШУ)
  • Максимально допустимий рівень вхідного сигналу: +6 дБм при вхідному атенюаторі 0 дБ
  • Максимально допустимий короткостроковий піковий рівень коротких вхідних сигналів: +20 дБм, при вхідному атенюаторі 30 дБ
  • Рекомендований рівень вхідного сигналу при автоматичному режимі вхідного атенюатора: +0 дБм
  • Для найкращих результатів вимірювань підтримуйте вхідний рівень сигналу <-25 дБм
  • Максимальна вхідна напруга: ±5 В по постійному струму
  • Динамічний діапазон: 70 дБ (відсутні паразитні гармоніки при RBW 30 кГц)
  • Роздільна здатність вимірювання потужності: 0,5 дБ
  • Рівномірність частоти: ±2 дБ до 5,3 ГГц, ±5 дБ від 5,3 ГГц до 6 ГГц
  • Абсолютна похибка вимірювання рівня потужності: ± 2 дБ (після калібрування)
  • Точка перетину продуктів модуляції третього порядку (IIP3) на вході: +15 дБм, при внутрішньому атенюаторі 0 дБ
  • Ширина смуги фільтрів роздільної здатності: 0.2, 1, 3, 10, 30, 100, 300, 600 та 850 кГц
  • Швидкість сканування: більше 1000 пікселів/сек, при використанні фільтрів з найбільшою шириною смуги
  •  Роздільна здатність: 51, 101, 145, 290 або 450 точок вимірювання
  • Автоматична оптимізація фактичних точок сканування для забезпечення покриття всього діапазону сканування незалежно від вибраного фільтра роздільної здатності
  • Функція придушення паразитних перешкод для диференціації між відмітками від внутрішньо-генерованих гармонік та реальним вхідним сигналом
  • Вбудований МШУ на 20 дБ і коефіцієнтом шуму 5 дБ
  • Найменший помітний рівень сигналу без МШУ на частоті 30 МГц та смузі роздільної здатності 30 кГц: -102 дБм
  • Найменший помітний рівень сигналу з МШУ на частоті 30 МГц і смузі роздільної здатності 200 Гц: -145 дБм

Характеристики генератора сигналів

  • Частотний діапазон:
    - синусоїдальний вихід: 100 кГц - 800 МГц
    - Вихідний сигнал прямокутний форми: до 4,4 ГГц, якщо не використовується як аналізатор спектру
  • Гармоніки: < -40 дБн у діапазоні 100 кГц - 800 МГц
  • Модуляція: АМ, УП-ФМ, ШП-ФМ
  • Точність рівня: ±2 дБ до 800 МГц для рівнів від -72 дБм до -18 дБм, зниження точності нижче -72 дБм.
  • Роздільна здатність за частотою: 57,2 Гц
