Аналізатор спектра SA6 (від 35 МГц до 6.2 ГГц) портативний

новий

Опис

SA6 – це портативний панорамний аналізатор спектру із вбудованим генератором сигналу, призначений для відображення спектрів сигналів у діапазоні частот від 35 до 6200 МГц. Прилад дозволяє визначити амплітуду та частоту спектральних компонентів, що входять до складу сигналу.

Важливою особливістю пристрою є наявність додаткової функції сигналу генератора, який дозволяє проводити виміри АЧХ пасивних або активних пристроїв, наприклад, фільтрів або підсилювачів. Програмне забезпечення пристрою дозволяє вимірювати КСX та модуль зворотних втрат. Для цього необхідні зовнішній спрямований відгалужувач та комплект калібрувальних заходів.

Аналізатор спектру відображає спектри сигналів усіх поширених технологій: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС тощо.

Переваги аналізатора спектра SA6:

наявність кольорового резистивного дисплея з діагоналлю 3.2 дюйми
широкий діапазон частот: від 35 до 6200 МГц
швидке сканування діапазону частот: близько 500 мкс на точку
висока точність вимірювань: 2 дБ у межах динамічного діапазону 70-75 дБ
мала вага та розміри: вага всього 380 г, розміри 150х75х23 мм
автономне харчування до 3 годин безперервної роботи
безкоштовне багатофункціональне програмне забезпечення та безкоштовні оновлення для керування приладом.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ SA6:



Відображається діапазон частот: 35 - 6200 МГц
Вимірюваний діапазон частот: 35 - 4500 МГц
Динамічний діапазон для смуги: 35-3000 МГц 75 дБ
Динамічний діапазон для смуги: 3000-4500 МГц 70 дБ
Максимальна смуга огляду: 6165 МГц
Смуга пропускання ПЧ (фіксована): 200 кГц
Швидкість сканування при оглядовій смузі понад 100 МГц: 700 МГц/сек
Час огляду смуги 100 МГц: 0,25 сек
Полиця шуму в смузі до 3000 МГц: -90 дБм
Полиця шуму в смузі 3000 – 4500 МГц: -85 дБм
Полиця шуму в смузі 4500 - 6200 МГц: -80 дБм
Хвильовий опір: 50 Ом
КСВ у робочому діапазоні частот: 1,5
Внутрішній атенюатор: 0 – 30 дБ
Помилка при атенюації до 10 дБ: 2 дБ
Помилка при атенюації від 10 до 20 дБ: 5 дБ
Помилка при атенюації від 20 до 30 дБ: 8 дБ
Вихідна потужність трекінг-генератора: -15...-25 дБм
Точність відображення сигналу в межах динамічного діапазону: 2 дБ
Максимальна вхідна потужність при атенюаторі: 0 дБ 10 дБм
Максимальна вхідна потужність при атенюаторі понад 20 дБ: +20 дБм
Максимальний вхідний сигнал: +10 дБм
Максимальна постійна напруга на вході: 25 В
Максимальний струм споживання при роботі від акумулятора: 450 мА
Максимальний струм споживання при роботі від USB (при включеному заряді): 500 мА
Акумулятор: 3000 мАг
Час роботи від акумулятора: 3 години
Час заряду акумулятора: ~ 5 годин

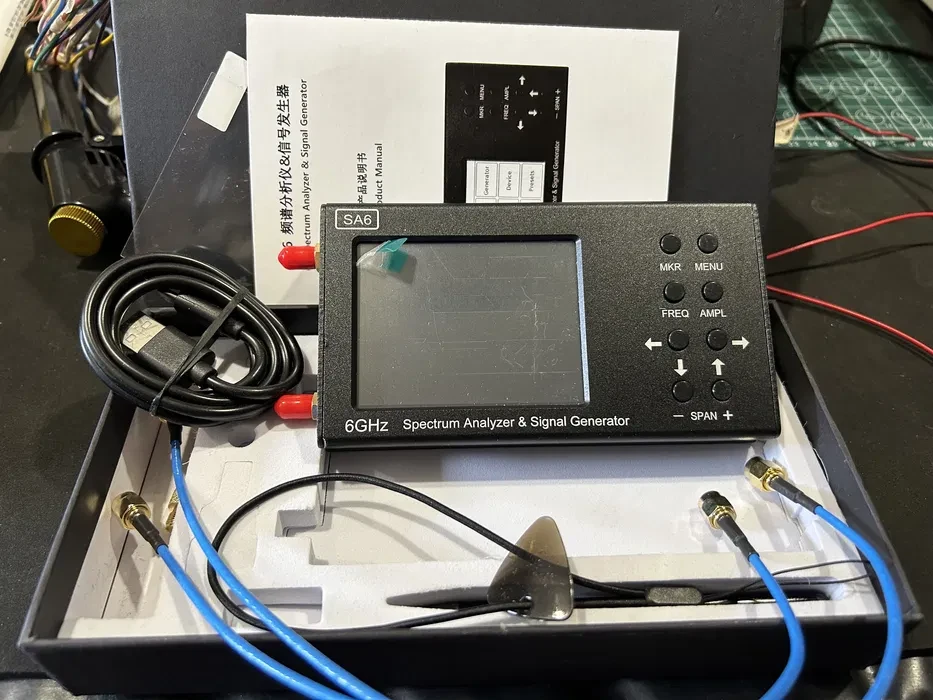

Комплектація:

аналізатор спектру SA6
подовжувальний кабель SMA 30 см
SMA-BNC адаптер
SMA-UHF адаптер
USB-кабель Type-C 1 м
